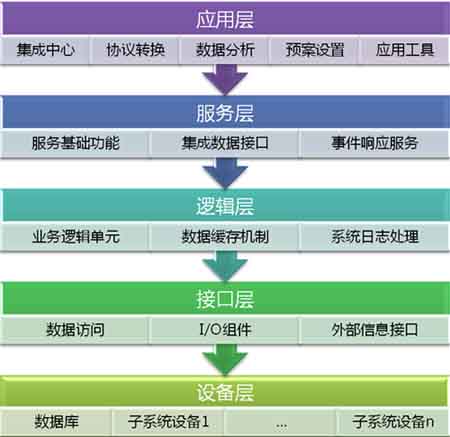

全球领先IBMS集成系统-技术架构:
1、应用层
包括系统接口工具(接口转换模块、数据采集模块)、组态工具(数据库、界面组态)、图表工具(图形、报表)等。应用层采用先进的模块(Module)设计理念,每个工具作为独立的模块工作,可以在平台中拆卸组装,为客户提供自由可选的定制产品。应用层的开发基于SOA,前端应用支持C/S、B/S两种模式。
2、服务层
提供包括Web服务、数据库记录集、采集图像、视频文件等实时性和历史性的多种数据源的集成。封装业务逻辑,为浏览器、客户端或PDA无线手持设备等提供面向服务的支持。
3、逻辑层
逻辑层聚合多种业务中间件和业务逻辑处理基本单元,是系统业务运行的内核和具体实现,对数据进行采集、调度、分析、统计等处理,响应来自服务层处理请求,与接口层通过数据访问组件和协议访问组件交互信息。提供工业级实时/历史数据库,支持上层应用的高效访问。
4、接口层
提供数据库访问接口、协议转换接口、数据采集接口等接口适配器。易于集成多种通讯方式的智能设备工作状态数据。支持BACnet、OPC等多种工业标准接口接入。
5、设备层
主要为数据库设备和智能建筑设备。数据库设备是独立式或分布式数据库服务器,支持SQL Server、Oracle、MySql等常见关系型数据库,是数据中心设备;智能建筑设备为系统需要集成的被控对象,包括热力、制冷、空调、供配电、给排水、照明、送排风、电梯等智能化设备,支持上位机或设备等多种集成方式。
